Wasserstrahlschneiden

Mit dieser Technik lassen sich die unterschiedlichsten Materialien sehr sauber und genau trennen.

Dabei wird Wasser oder ein Wasser - Sand Gemisch mit sehr hohem Druck zu einem dünnen Strahl konzentriert.

Mit diesem Hochdruckstrahl lassen sich Materialien ohne Erwärmung sehr genau trennen.

Werkstoffe

Das Verfahren bietet die Möglichkeit eine breite Palette von Materialien zu trennen:

 - Keramische Werkstoffe wie Stein, Granit, Fliesen
 - Mineralstoffe, Dämmstoffe, Verbundwerkstoffe

 - Eisen und Nichteisenmetalle wie Stahl, Edelstahl,
   Aluminium, Kupfer, Messing, Zink, Titan
 - Glas, Acrylglas, Kunststoff
 - Gummi, Holz

Wir verarbeiten vom Kunden beigestelltes Material und bevorraten auch Aluminium-, Edelstahl- und Messing- Tafeln in unterschiedlichen Abmessungen.

Dynamic Waterjet ® XD

Der Schneidstrahl der Wasserstrahlanlage ist bis zu 55° schwenkbar. So werden nicht nur Winkelfehler an den Schnittflächen kompensiert (Konizität), sondern auch  möglich Fasen oder schräg laufende Durchbrüche ermöglicht

Vorteile

Durch den relativ geringen Schneidstrahldurchmesser von ca.1mm lassen sich komplexe Formen mit hoher Genauigkeit schneiden.

Die Schneidgeschwindigleit beeinflusst die Oberflächenqualität der Schnittfläche. So lassen sich sehr sauberer Schnitte mit geringer Konizität herstellen.

Aufgrund der niedrigen Temperaturen ca. 60 bis 90°C bezeichnet man das Verfahren als "kalten Schnitt".
Das ist besonders vorteilhaft, wenn sich das Gefüge des Materials nicht durch das Trennverfahren ändern soll.

Mahlwerk Aufnahme aus 40mm Aluminium

Datenübernahme

wir übernehmen von Ihnen bereitgestellte CAD-Daten wie z.B. dxf, dwg, step, iges.

Gerne setzen wir Ihre Konstruktionen auch als 2D- oder 3D-Zeichnung schneidgerecht um.

Weiteres unter dem Menüpunkt Service - Konstruktion

Technische Daten

- Arbeitsbereich 3000mm x 2000mm

- Hyper Jet Pumpe bis 6.500 bar

- UltraPierce ® zum Schneiden von spröden und laminierten Materialien

- Dynamic Waterjet ® XD 3D Schnitte bis 55°

- Schneidmittelkörnung 80 Mesh

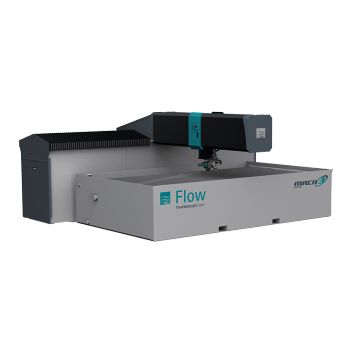

Bilder mit freundlicher Genehmigung von
Flow Waterjet (Werksfotos)
